Braite locht ultrafhuaime NDT le haghaidh cigireacht welds butt

Mar gheall ar an táthú, tá an méid feabhsaithe, dromchla míchothrom, chomh maith le lochtanna contúirteacha sa táthú (scoilteanna, gan sárú) den chuid is mó ingearach leis an bpláta, mar sin is iondúil go n -úsáideann an modh bunúsach a bhaineann le braite locht ultrasonaic an tonn trasghearrtha a ghintear ag an uillinn a ghineann an t -uillinn a ghineann an t -uillinn ar an taobh le taobh an phláta i dteagmháil dhíreach leis an bpláta.

D'fhonn a chinntiú go bhfuil an trasghearradh weld iomlán clúdaithe ag an léas ultrasonaic, ní mór don tóireadóir a bheith sochorraithe ar an dromchla promhaidh, a ndéantar bearradh air de ghnáth chun na críche seo.

Ba chóir spatters táthúcháin, craiceann ocsaídithe, meirge, srl. Ar an dromchla braite a ghlanadh.
Is féidir spatulas, scuaba sreinge, rothaí scríobacha, srl. A úsáid chun glanadh suas, ionas go nochtann an pláta cruach luster miotalach.
Ní mór leithead an dromchla braite a bheith de réir GB 11345-89:
a. Sweep le modh tonn (díreach), ansin ba chóir go mbeadh leithead bearrtha an dá thomhas den táthaithe (limistéar gluaiseachta probe) níos mó ná 0. 75p:

Is é T tiús an bhunábhair; Is é k tadhlaí uillinn athraonta an tóireadóra oblique (k=tg).

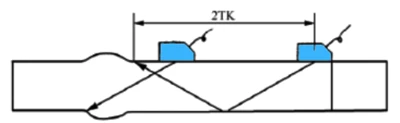

b. Le modh amháin tonn léirithe, scuabann sé ar an dá thaobh den táthú ar an dá thaobh, mar sin tá an leithead scamhadh níos mó ná 1.25p.

D'fhonn an tonn ultrasonaic a dhéanamh go rathúil sa phíosa oibre, agus lochtanna á mbrath sula gcaithfidh an dromchla braite a bheith brataithe le gníomhaire cúplála, tá ola, greamaigh cheimiceach, uisce, glycerin agus mar sin de, ag gníomhaire cúplála a úsáidtear.

Ba chóir machnamh a dhéanamh ar roghnú an ghníomhaire cúplála:
① Flatness Dromchla Dromchla agus uillinn tilt; ② Minicíocht a bhrath; ③ Tréscaoilteacht fuaime gníomhaire cúplála; ④ Caomhnú agus éascaíocht úsáide; ⑤ Geilleagar agus Sábháilteacht.
Tá feidhmíocht tarchuir chomhchosúil ag gníomhairí cúplála éagsúla nuair a bhíonn na dromchlaí oibre cothrom, nuair a bhíonn droch -dhromchla an phíosa oibre bocht, ní mór do theicneoirí an NDT gníomhaire cúplála bacainní fuaimiúla ard a roghnú, mar shampla gliocról, ar féidir leo feidhmíocht tarchuir fuaime níos fearr a fháil.

De ghnáth bíonn dhá bhreithniú ag teastáil ó roghnú probe: uillinn agus minicíocht a thóraíocht.

1. An uillinn tóireadóirí

Maidir le hábhair chruach, ba chóir go mbeadh uillinn minicíochta an tóireadóra idir an chéad uillinn chriticiúil (27.5 céim) agus an dara uillinn chriticiúil (57 céim), ie, 27.5 céim

D'fhonn ríomh logánú na lochtanna a éascú, tá saineolaithe baile NDT tar éis aistriú go dtí tóireadóirí k-luach in ionad uillinn probe (k {=} Tg) mar k {=0. K =3, etc.
Thar lear, tá sé coitianta an t -ainmniúil uillinne athraonta a úsáid, mar chéim {= 35, {= 45 céim, {3=60 céim, {= 70 céim, {= 80 Céim agus mar sin de.
D'fhonn a chinntiú gur féidir an trasghearradh weld iomlán a chlúdach leis an léas fuaimiúil, ní mór do K-luach an tóraíochta an chothromóid seo a leanas a shásamh agus iad ag fiosrú le tonnta bunscoile agus tánaisteacha.

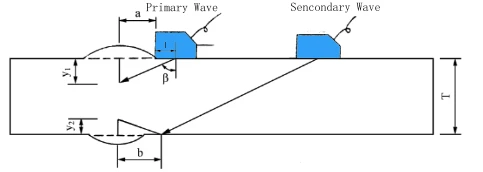

atá leath de leithead an táthaithe uachtair;b tá leath de leithead an táthaithe íochtaracha;l is é an fad ó imeall tosaigh an tóireadóra claonta; isT Is é tiús an phláta oibre.

Chun a chinntiú go ndéanfaidh an léas ultrasonaic an trasghearradh weld iomlán a scuabadh, ní mór go mbeadh sé de cheangal air an chothromóid a shásamh:y {1 + y2 níos lú ná nó cothrom le t

Má tá y {1 + y2> t, tá limistéar beag priosmatach i lár an táthaithe, nach féidir leis an léas lár ultrasonaic a scuabadh, agus is féidir go gcaillfear lochtanna.
Uillinn athraonta ginearálta probe oblique de réir thiús an roghnúcháin oibre, i bprionsabal, oibre tanaí le huillinn athraonta mór den tóireadóir, ionas gur féidir leis an achar raon fuaime óna chéile, an réiteach agus cruinneas suímh a fheabhsú.
Ní mór do phíosaí oibre tiubha uillinn bheag athraonta den tóireadóir a úsáid, chun an leithead meilte a laghdú; Ag an am céanna, is féidir an raon fuaime a ghiorrú chun a chinntiú go mbeidh an íogaireacht braite.
Ina theannta sin, má mheasann tú ó bhrath ingearach le dromchla pláta na scoilteanna seam, tá uillinn an lárlíne bhíoma agus na lochtanna níos gaire do ingearach, tá na lochtanna a léirítear níos airde, mar sin tá sé níos fabhraí.

2. Minicíocht na dtóireadóirí

Nuair a mhéadaíonn an mhinicíocht braite, laghdaíonn an tonnfhad, agus tá méid teorann na lochtanna inbhraite beag freisin, go ginearálta λ/2. Dá bhrí sin, tá sé fabhrach an mhinicíocht a mhéadú do bhrath lochtanna.

Ach cruthóidh na lochtanna contúirteacha sa táthú uillinn áirithe leis an treo teagmhais ultrasonaic, sa chás seo, má tá an mhinicíocht ró -ard, is é machnamh na lochtanna an treo is fearr freisin, ach níl an macalla éasca a fháil ag an tóireadóir, mar sin níor chóir go mbeadh an mhinicíocht ró -ard. De ghnáth is é 2MHz ~ 5MHz an ráta braite de bhrath locht táthaithe.

Tá ceithre bhealach bhunúsacha ann chun an tóireadóir a bhogadh i mbrath lochtanna weld: gluaiseacht taobh le taobh, gluaiseacht ar ais-agus-amach, uainíocht phointe seasta, agus gluaisne thart timpeall (ie, ascalú).
Éiríonn an teaglaim de ghluaiseacht ar aghaidh agus ar gcúl, gluaiseacht ar chlé agus ar dheis agus uainíocht phointe seasta ina scuabadh sábhadóireachta. Ina theannta sin, chun scoilteanna trasnacha a bhrath, tá scuabadh comhthreomhar oblique, scuabadh cros agus scuabadh ar an táthú.
D'fhonn scoilteanna ingearacha a bhrath le dromchla an phláta agus le tearc-tháthú i bplátaí tiubha, tá gá le scuaba tandem.
Is iondúil go n -úsáidtear scuabadh sábhaithe chun láithreacht nó easpa lochtanna a sheiceáil i bpíosa oibre; Úsáidtear scuabadh clé agus ar dheis chun fad na dtáscairí fabht a chinneadh; Is féidir úsáid a bhaint as scuabaí tosaigh agus ar ais, i gcomhar le scuabtha chlé agus ar dheis, chun an macalla is airde de locht a aimsiú, chun an fabht a aimsiú, agus chun airde na dtonn fabht a chinneadh; agus is féidir úsáid a bhaint as tairiscintí rothlacha agus wrap-phointe seasta chun cruth na lochtanna a thabhairt chun solais agus nádúr na lochtanna a chinneadh.

Cinneann íogaireacht braite an cumas fabhtanna a bhrath.
Íogaireacht níos airde, beidh an cumas chun lochtanna a bhrath níos láidre; Íogaireacht níos ísle, beidh an cumas chun lochtanna a bhrath níos laige.
Má theastaíonn ó theicneoirí na lochtanna go léir sa táthú a sheiceáil, dá airde ba chóir an íogaireacht a roghnú is fearr, ach i ndáiríre, de réir ábhar an tsaothair, tá teorainn áirithe le coinníollacha dromchla agus feidhmíocht na hionstraime, tá teorainn áirithe ag brath na híogaireachta.
