Sna tionscail ola, gáis agus innealtóireachta ceimiceacha, úsáidtear bratuithe frith-chreimthe 3PE (bratuithe poileitiléin trí chiseal) go forleathan chun píblínte miotail a chosaint mar gheall ar a bhfriotaíocht creimthe den scoth. Sa phróiseas cigireachta píblíne laethúil, is dúshlán teicniúil tábhachtach é tiús balla an tsubstráit mhiotail a thomhas go cruinn gan dochar a dhéanamh don chiseal frith-chreimthe chun sábháilteacht píblíne a chinntiú. Is é teicneolaíocht tomhais tiús ultrasonaic, atá neamh-millteach, éifeachtach agus cruinn, an modh is fearr chun tiús balla miotail a thomhas go díreach tríd an sciath 3PE. Déanann an páipéar seo cur síos córasach ar an modh tomhais agus ar na treoracha oibriúcháin bunaithe ar airíonna struchtúracha bratuithe 3PE agus prionsabail iomadú ultrasonaic.
Prionsabail tomhais agus buntáistí teicniúla
1.Cén le meán ilchisealach penatrate?
Tá an sciath 3PE roinnte i dtrí shraith ón taobh istigh: ciseal púdair eapocsa (thart ar {{1}. 3 mm), ciseal greamaitheach (thart ar {0. 1 mm) agus ciseal poileitiléine (thart ar {{5} mm), le ciseal iomlán de chlóscríobh (thart ar 3.7 mm. Astaíonn tomhsaire tiús ultrasonaic tonnta ultrafhuaime ({2-5 mhz) tríd an tóireadóir. Treisíonn an comhartha na trí shraith sciath ar bhalla istigh an phíobáin mhiotail agus ansin léirítear é ar ais go dtí an tóireadóir. Baineann an ionstraim úsáid as an difríocht ama idir iomadú na dtonnta fuaime tríd an sciath agus an miotal, in éineacht le luas réamhshocraithe fuaime tríd an ábhar, chun tiús balla iarbhír na miotail a ríomh.
2. Cad iad na buntáistí teicniúla?
Cigireacht neamh-millteach: Seachnaíonn sé damáiste don sciath agus cosnaíonn sé an phíblíne.
An-éifeachtach: ní gá réimsí móra sciath a réamhchóiriú; Tá an t -am tomhais do phointe amháin níos lú ná 10 soicind.
Infheidhmithe: Oiriúnach chun píblínte nua a ghlacadh, gnáth-iniúchadh ar phíblínte inseirbhíse agus réimsí casta ar nós bends agus seams táthaithe.
Ullmhú le haghaidh tomhais
Ionstraim 1.about

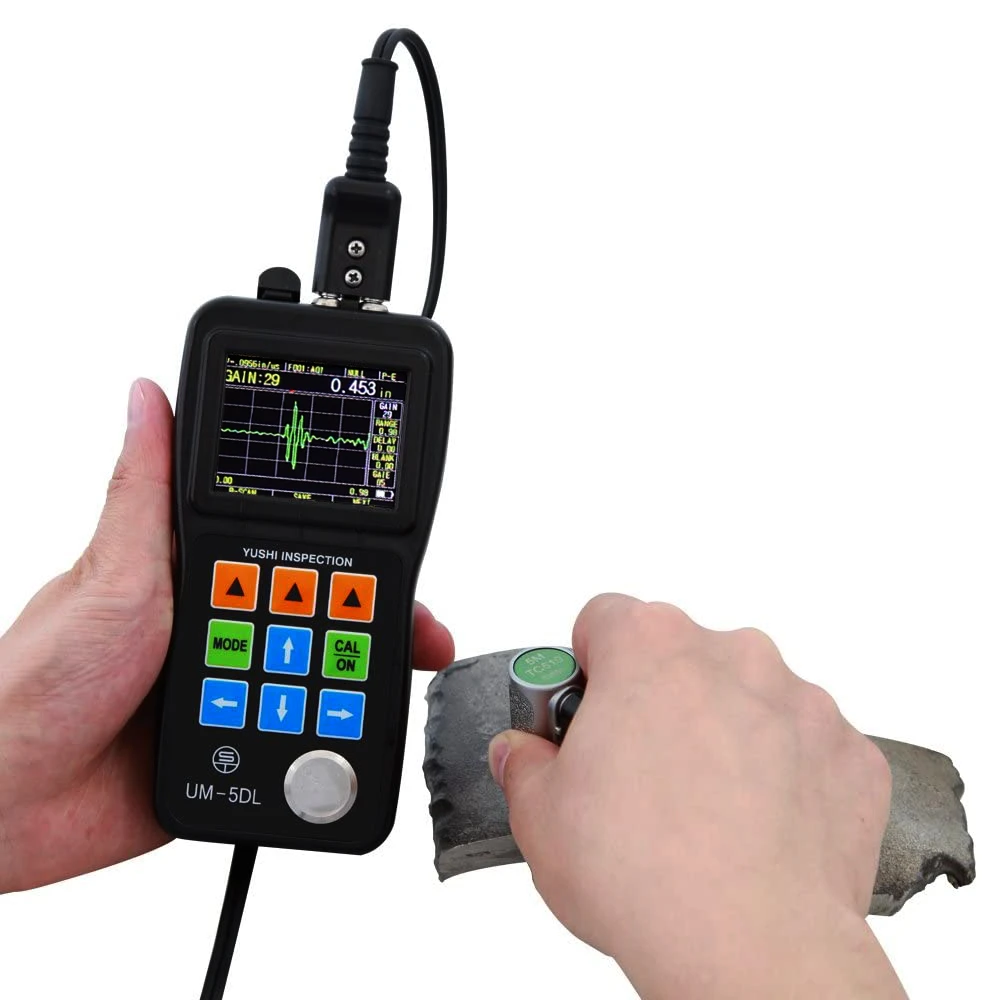

Chun an tomhas cruinn a bhaint amach trí sciath frith-chreimthe 3PE, ní mór dúinn tomhsaire tiús ultrasonaic a roghnú le "mód tomhais trí-sciath (EE)". Sa chás seo, d'úsáid muidUm {-5 d Tomhsaire Tiús Ultrasonaic. Tá modh taispeána A-Scan fíor-ama ag an tomhsaire tiús ard-bheachtais seo agus tacaíonn sé le húsáideoirí paraiméadair choibhneasta a choigeartú chun an tonnfhoirm a aithint.
2.about an tóireadóir
I gcás píopaí le ga cuaire níos mó ná 100 mm, bain úsáid as probe cothrom 5 MHz ({10-15 mm trastomhas criostail) nó probe cuaire beag ({50-100 mm ga).
Nósanna imeachta tomhais ar an láthair
Cuir an tóireadóir ar bun agus rinne sé an tóireadóir a chalabrú
Roghnaigh an "Mód Tomhais Trí Bheith Trí Bheith"
Déan an treoluas fuaime a chalabrú leis an mbloc caighdeánach tástála a dhéantar san ábhar céanna leis an bpíopa
Torthaí tomhais
Teastaíonn tiús balla na bpíopaí miotalacha trí chótaí 3PE ag baint úsáide as yushi Um -5 Sraith Tomhsairí tiús ultrasonaic chun sainaithint beacht a shainaithint agus calabrú treoluas fuaime i sciath ilchisealach. Is féidir tomhais an -chruinn a bhaint amach gan dochar a dhéanamh don sciath trí chóireáil dhromchla a chaighdeánú, paraiméadair probe a bharrfheabhsú agus prótacail léirmhínithe comhartha a leanúint. Ba chóir d'iarratais phraiticiúla aois an phíobáin a chomhcheangal, creimeadh na dteicnící meánacha agus comhlántacha (m.sh. tástáil reatha nó radagrafaíochta) le haghaidh measúnú creimthe cuimsitheach.
